Energia elektryczna w drodze od elektrowni do gniazdka przechodzi przez kilka poziomów napięcia. Rozróżnienie na sieci nN, SN i WN — niskiego, średniego i wysokiego napięcia — to podstawa każdej rozmowy o inwestycji energetycznej: decyduje o wymaganiach projektowych, kosztach, procedurach i uprawnieniach potrzebnych do pracy.
Niskie napięcie (nN)
Napięcia do 1 kV — w praktyce 230/400 V, które trafiają do gniazdka. Sieci nN zasilają domy, biura, sklepy i większość urządzeń. To tu znajdują się przyłącza, rozdzielnice budynkowe, oświetlenie uliczne i tablice licznikowe. Charakteryzują je duża liczba odbiorców i stosunkowo niewielkie moce pojedynczych przyłączy, za to gęsta i rozgałęziona struktura.
Średnie napięcie (SN)

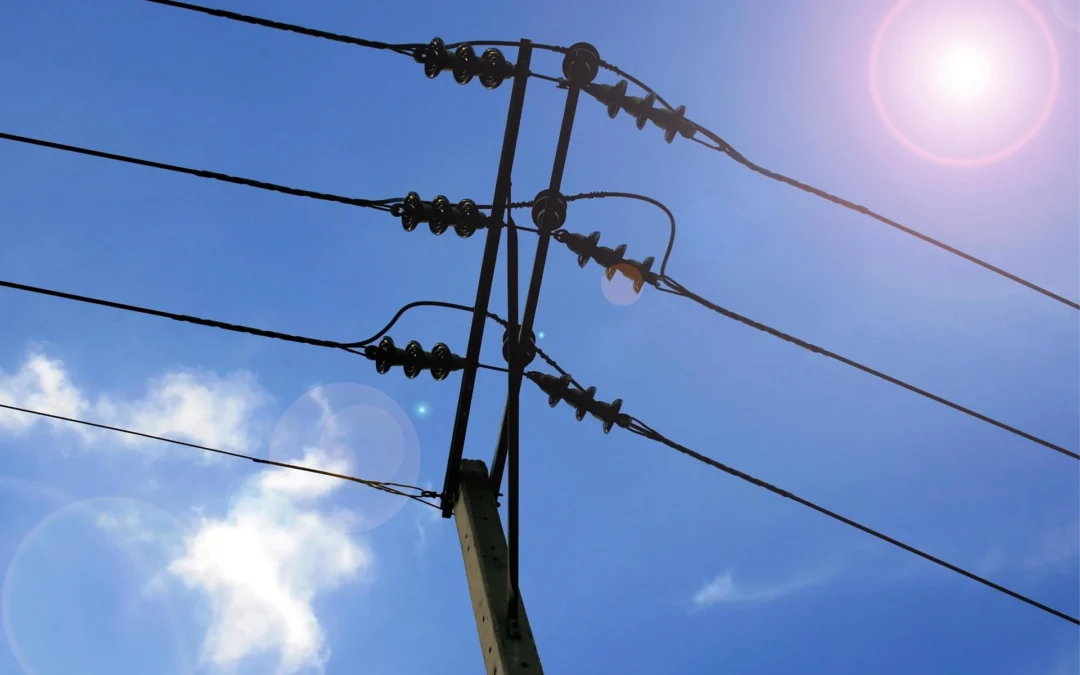

Zakres od 1 do kilkudziesięciu kV; w polskiej dystrybucji najczęściej 15 kV i 20 kV. Sieci SN rozprowadzają energię w skali miasta lub gminy i zasilają stacje transformatorowe SN/nN, które obniżają napięcie do poziomu użytkowego. To poziom „pośredni” — łączy sieć wysokiego napięcia z odbiorcami. Linie SN prowadzi się zarówno napowietrznie (tereny wiejskie, tańsze), jak i kablowo (miasta, większa niezawodność).
Wysokie napięcie (WN)
W dystrybucji zwykle 110 kV — łączy Główne Punkty Zasilania (GPZ) i przesyła większe moce na dłuższych dystansach przy mniejszych stratach. Im wyższe napięcie, tym mniejszy prąd potrzebny do przesłania tej samej mocy, a więc mniejsze straty na przewodach. Dlatego energię „na duże odległości” transportuje się właśnie wysokim napięciem, a dopiero blisko odbiorcy obniża się je stopniowo.
Dlaczego napięcie rośnie i maleje po drodze
Cała logika sieci sprowadza się do kompromisu: przesyłać taniej (wysokim napięciem, małe straty) i oddawać bezpiecznie (niskim napięciem, w gniazdku). Transformatory na kolejnych stacjach podnoszą i obniżają napięcie między tymi poziomami. Dlatego awaria czy modernizacja na poziomie SN potrafi dotknąć całych dzielnic, a usterka nN — pojedynczych budynków.
Co to znaczy dla inwestora
Poziom napięcia decyduje o wymaganiach projektowych, procedurach uzgodnień i uprawnieniach ekipy wykonawczej — prace na liniach WN wymagają innych kwalifikacji niż na przyłączu nN. Planując przyłącze, farmę PV czy modernizację, warto od początku wiedzieć, na jakim poziomie napięcia będzie pracować instalacja. ZWSE działa na wszystkich trzech poziomach — od projektowania po wykonawstwo i montaż. Zobacz pełen zakres naszych usług.
Najczęstsze pytania o poziomy napięcia
Jakie napięcie ma sieć w moim domu?
Niskie (nN) — 230 V w gniazdku jednofazowym i 400 V w instalacji trójfazowej. To ostatni poziom, do którego energia trafia po obniżeniu na stacji transformatorowej SN/nN.
Co to jest GPZ?
Główny Punkt Zasilania — stacja, w której napięcie wysokie (110 kV) obniża się do średniego (15/20 kV). Z GPZ energia rozchodzi się liniami SN po mieście i gminie do kolejnych stacji.
Na jakim napięciu przyłącza się farmę PV?
Zależy od mocy. Mniejsze instalacje wchodzą na nN, większe — na SN, a duże farmy wymagają przyłącza SN lub WN i osobnej stacji. Poziom napięcia trzeba ustalić na etapie projektu, bo decyduje o całej dokumentacji.
